Velocidade, silêncio e vida útil: o que procurar em um speed gate

A entrada de um edifício de escritórios moderno é um local exigente para qualquer equipamento. Milhares de pessoas passam por lá todos os dias, em todos os tipos de clima, a qualquer hora. Um portão que falha aqui não causa apenas uma fila – força a equipe de segurança a entrar manualmente e faz com que o prédio fique mal diante das pessoas que o utilizam diariamente. Na ZOJE, construímos o alumínioportão rápidoexatamente para este tipo de ambiente, e nós o projetamos em torno de um princípio simples: as peças móveis devem ser a última coisa a se desgastar. Este artigo explica como conseguimos isso.

Cada portão de acesso possui um motor que aciona as portas, uma embreagem que engata e desengata o acionamento, um redutor que ajusta a velocidade e o torque e um codificador que informa ao controlador onde estão as portas. Em um projeto convencional, esses quatro componentes são unidades separadas aparafusadas dentro do gabinete. Cada um tem seus próprios rolamentos, seu próprio eixo e seus próprios requisitos de alinhamento. Com o tempo, o alinhamento se desvia, os rolamentos se desgastam de maneira irregular e todo o conjunto começa a chacoalhar. O portão fica mais lento, mais barulhento e eventualmente falha.

Este é o problema que envolve a maioria das chamadas de manutenção de portões rápidos. O conserto geralmente é uma embreagem nova ou um redutor novo, e a troca é cara porque o técnico tem que desmontar metade do gabinete para alcançá-lo. Analisamos esse design e decidimos que ele estava resolvendo o problema errado. Em vez de tornar os componentes individuais mais duráveis, eliminamos os pontos fracos resultantes da montagem separada.

Esseportão rápidoutiliza um movimento de nova geração com design integrado: eixo principal, embreagem, redutor, motor e encoder são todos integrados em uma única unidade. Esta não é uma mudança de embalagem. É uma mudança mecânica que afeta o comportamento do portão de três maneiras importantes.

Primeiro, a integração melhora a concentricidade. Quando cinco componentes compartilham um alojamento, eles permanecem alinhados por projeto. Não há deriva ao longo do tempo, porque não há nada para derivar. A transmissão funciona do primeiro ao último dia, o que significa que as portas abrem e fecham com a mesma precisão após um ano de uso como no primeiro dia.

Em segundo lugar, a integração reduz o desgaste. Em um projeto de componentes separados, a embreagem e o redutor sofrem impactos repetidos sempre que o portão para e inicia. Na nossa unidade integrada, a transmissão é ajustada como um sistema, de modo que as forças são distribuídas suavemente em vez de martelar componentes individuais. O resultado é o que chamamos de operação com desgaste zero em uso normal e é a razão pela qual essas unidades são classificadas para milhões de ciclos.

Terceiro, a integração torna a manutenção mais simples. Quando o movimento é uma unidade, um técnico pode testá-lo, ajustá-lo e substituí-lo sem tocar em mais nada no gabinete. O portão também possui um dispositivo integrado e uma função de teste de circuito, de modo que uma falha pode ser diagnosticada a partir da placa de controle em minutos, em vez de por tentativa e erro.

O movimento funciona com a mais recente tecnologia de controle ARM de segunda geração, que mantém o portão responsivo, fácil de expandir e de produção econômica. O sistema de controle ajusta a velocidade da porta suavemente, de modo que o portão possa ser ajustado para abrir rapidamente na hora do rush e fechar suavemente para evitar assustar as pessoas.

A portão rápidoé definido por sua velocidade, e os números aqui são diretos. O ZOJE-BST600 é desbloqueado em 0,2 segundos e atende de 35 a 40 pessoas por minuto por canal. Isso é rápido o suficiente para manter uma fila em movimento durante os horários de pico em um saguão movimentado, e é conseguido sem o barulho alto que os portões mais antigos produzem. A transmissão integrada e o servocontrole trabalham juntos para fazer com que as portas acelerem e desacelerem suavemente, e a unidade funcione com baixo ruído e baixo consumo de energia.

Medimos a diferença em relação aos designs anteriores no laboratório de testes da ZOJE. O antigo mecanismo gastava sua energia em impactos mecânicos que podiam ser ouvidos do outro lado do saguão. O novo gasta sua energia movendo as portas, e o que sobra é um zumbido silencioso que desaparece no fundo. Para uma agência bancária ou sede corporativa, onde a entrada faz parte da experiência do cliente, essa diferença vale muito.

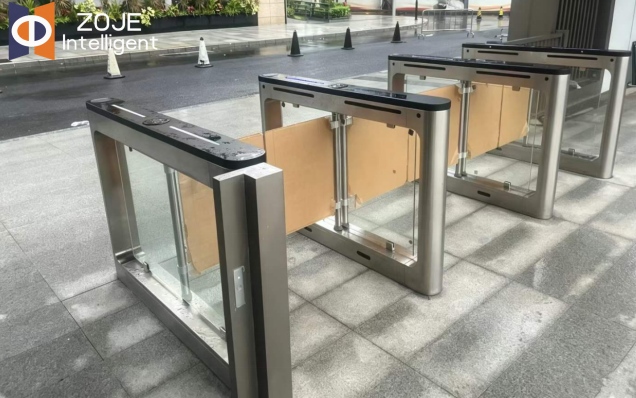

O gabinete tem 1.400 milímetros de comprimento, 146 a 203 milímetros de largura e 1.000 milímetros de altura, feito de aço inoxidável 304 escovado como padrão, com aço inoxidável 316 disponível para ambientes costeiros. As portinholas são em acrílico de série, com vidro temperado disponível para um visual mais premium. A unidade opera em uma ampla faixa de temperatura e suporta umidade relativa de até 95% sem condensação, portanto funciona tanto em ambientes internos quanto externos.

A largura padrão do canal é de 600 milímetros, o que se adapta à maioria das aplicações de escritórios e bancos. Para projetos que precisam acomodar cadeiras de rodas, bagagens ou carrinhos, oferecemos como opção um canal de 900 milímetros de largura, e a largura da passagem pode ser ainda mais personalizada. A altura das portas giratórias também pode ser ajustada para combinar com o design do edifício.

Essa flexibilidade é mais importante do que a maioria dos compradores imagina. UMportão rápidomuitas vezes é a primeira coisa que os visitantes veem quando entram em um edifício e precisa se adequar ao espaço e à aparência do lobby. Ser capaz de ajustar a largura do canal, a altura da porta e o acabamento significa que o portão pode ser feito de acordo com o projeto, em vez de o projeto ser forçado a se adequar ao portão.

Um portão que abre rapidamente também precisa parar com segurança, e é aqui que muitos portões rápidos ficam aquém. Nossa unidade possui sensores ópticos de alta sensibilidade que detectam quando uma pessoa está no canal. Se alguém estiver no caminho enquanto as portas estão fechando, os sensores acionam uma parada imediata e uma reversão. Uma função mecânica anti-entalamento fornece uma segunda camada de proteção, portanto, mesmo que os sensores sejam bloqueados por um objeto grande, as portas não aplicarão força de esmagamento.

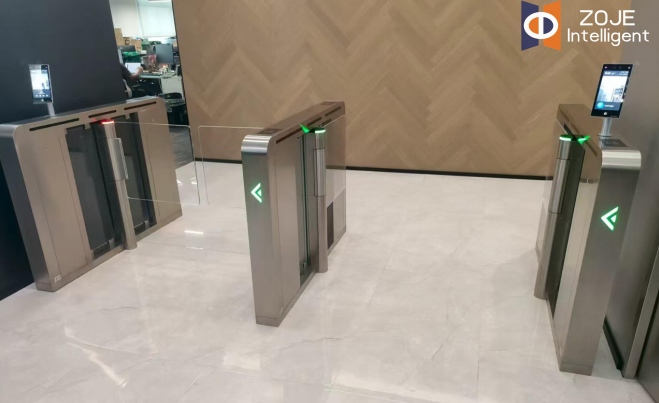

Em caso de emergência, o portão muda para o modo de segurança: as portas abrem-se automaticamente e o canal torna-se uma passagem livre para a evacuação. Este é um requisito da maioria dos códigos de construção e é uma das primeiras coisas que um inspetor de segurança verifica. O portão também possui reinicialização automática após cada passagem e mostra um indicador de trânsito com setas vermelhas e verdes para que as pessoas possam ver se o canal está aberto ou fechado.

Este portão não se importa com qual sistema de controle de acesso o prédio já utiliza. Ele se conecta a cartões IC, cartões de identificação, leitores RFID, leitores de código QR, leitores de impressão digital, terminais de reconhecimento facial, dispositivos de reconhecimento de íris e sistemas de teste ESD por meio de uma interface padrão de contato seco e entrada de relé. A comunicação é executada através de RS485 ou TCP/IP, de modo que o portão reporta todos os eventos de entrada e saída para uma plataforma de gerenciamento central em tempo real.

Para um banco, esta integração é crítica, porque os sistemas de segurança bancária geralmente já estão instalados e alterá-los é caro. Nosso portão rápido se adapta à infraestrutura existente e funciona com os leitores que já estão na parede. Para um novo edifício de escritórios, a mesma flexibilidade significa que o desenvolvedor pode escolher a marca de controle de acesso de sua preferência sem se preocupar com a compatibilidade.

A estrutura modular da unidade também facilita a expansão. Se um edifício adicionar uma nova entrada posteriormente, o mesmo modelo de portão poderá ser instalado e conectado à mesma plataforma de gerenciamento sem engenharia personalizada.

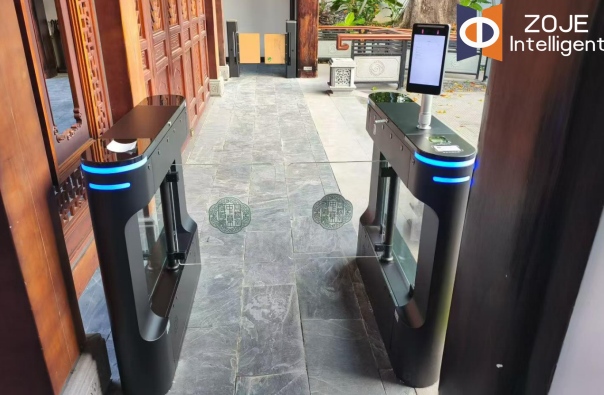

A porta rápida de alumínio foi projetada para locais onde a aparência é tão importante quanto o rendimento. Os edifícios de escritórios utilizam-no para gerenciar o acesso dos funcionários durante o dia e o acesso dos visitantes após o expediente, com terminais de reconhecimento facial montados na parte superior. Os bancos utilizam-no para controlar o acesso à agência e ao back office, onde os requisitos de segurança são rigorosos, mas a entrada ainda precisa ser acolhedora para os clientes.

A ZOJE também instalou essas unidades em prédios governamentais, data centers, hotéis e sedes corporativas. O ponto comum é que esses sites precisam de um portão que mova as pessoas rapidamente, tenha boa aparência e não exija manutenção constante. É isso queportão rápidoentrega.

Na ZOJE, cada portão rápido que sai de nossa fábrica passa por um teste contínuo antes de ser embalado. Alternamos as portas centenas de vezes, verificamos a calibração do sensor, verificamos a função à prova de falhas e confirmamos a interface de comunicação. O produto tem garantia padrão de dois anos e mantemos peças de reposição em estoque para unidades que estão anos fora da garantia.

Também personalizamos extensivamente. A largura do canal, a altura da porta, o acabamento do gabinete e a marca podem ser ajustados para um projeto específico, e o portão pode ser fornecido com os leitores de controle de acesso já montados e cabeados. Esta é uma das razões pelas quais os nossos distribuidores continuam voltando: eles sabem que se um projeto tiver requisitos incomuns, encontraremos uma maneira de atendê-los.

Se você está planejando uma entrada para um escritório, banco ou instituição e deseja um portão que ainda estará funcionando daqui a dez anos, vale a pena avaliar o ZOJE-BST600. A equipe de vendas da ZOJE pode ajudá-lo a configurar a unidade certa para o seu local e podemos fornecer amostras para uma instalação de teste antes de você se comprometer com um pedido completo.
